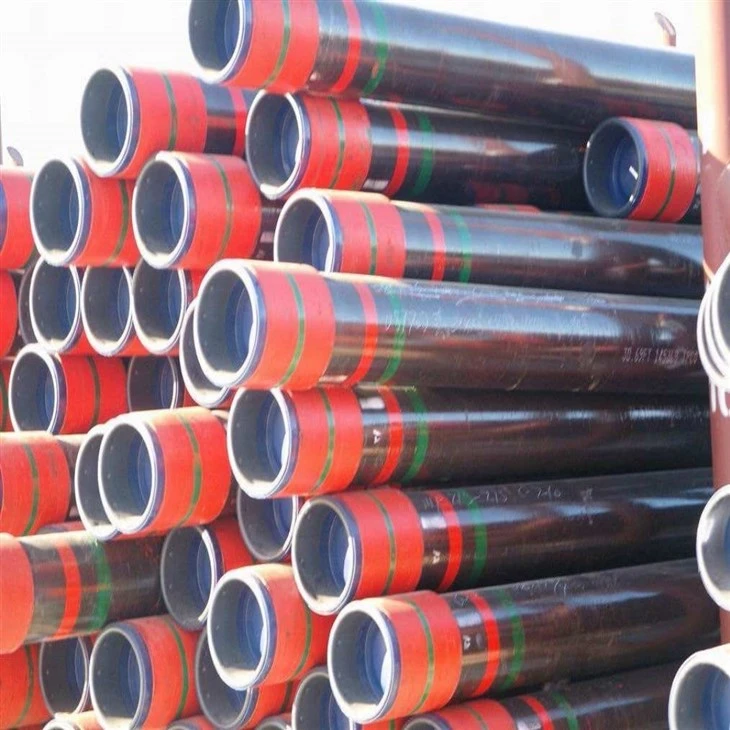

API 5L Gr.B PSL 1

API 5L Tubo sin costuras y soldado

Tubo API 5L en los grados B, X42, X52, X60, X65 y X70.ANSI / API 5L Especifica la fabricación de dos niveles de producto (PSL1 y PSL2) de tubos de acero sin costura y soldado para el uso de una tubería en el transporte de petróleo y gas natural.

Equipo profesional



Entrega de 7x24 horas



Contacto ahora







Composición química para tubería PSL 1 con t menor o igual a 0.984 "

 Composición química para tubería PSL 2 con t menor o igual a 0.984 "

Pipa	Propiedades de tracción: cuerpo de tubería de SML y tuberías soldadas PSL 1			Costura de tubería soldada
	PRODUCCIÓN DE SERVICIÓN A	Resistencia a la tracción a	Alargamiento	Resistencia a la tracción B
	Rt0,5 psi min	Rm psi min	(en 2 pulgadas AF % min)	Rm psi min
A	30,500	48,600	c	48,600
B	35,500	60,200	c	60,200
X42	42,100	60,200	c	60,200
X46	46,400	63,100	c	63,100
X52	52,200	66,700	c	66,700
X56	56,600	71,100	c	71,100
X60	60,200	75,400	c	75,400
X65	65,300	77,500	c	77,500
X70	70,300	82,700	c	82,700
a. Para el grado intermedio, la diferencia entre la resistencia a la tracción mínima especificada y el rendimiento mínimo especificado para el cuerpo de la tubería será la que se da para el siguiente grado más alto.
b. Para los grados intermedios, la resistencia a la tracción mínima especificada para la costura de soldadura será la misma que se determina para el cuerpo usando la nota del pie a.
do. El alargamiento mínimo especificado, FA, expresado en porcentaje y redondeado al porcentaje más cercano, se determinará utilizando la siguiente ecuación:
Donde C es 1 940 para el cálculo usando unidades SI y 625 000 para el cálculo usando unidades USC
AXC es el área seccional de la pieza de prueba de tracción aplicable -, expresado en milímetros cuadrados (pulgadas cuadradas), de la siguiente manera
- Para piezas de prueba de sección Circular Cross -, 130 mm2 (0.20 in2) para 12.7 mm (0.500 pulgadas) y 8.9 mm (.350 in) piezas de prueba de diámetro; y 65 mm2 (0.10 in2) para piezas de prueba de diámetro de 6.4 mm (0.250in).
- Para piezas de prueba de sección - completas, el menor de a) 485 mm2 (0.75 in2) y b) el área seccional de la cruz -} de la pieza de prueba, derivada usando el diámetro exterior especificado y el espesor de la pared especificado de la tubería, redondeado a los 10 mm2 más cercano (0.10in2)
- Para piezas de prueba de tira, el menor de a) 485 mm2 (0.75 in2) y b) la cruz - área seccional de la pieza de prueba, derivada usando el ancho especificado de la pieza de prueba y el grosor de pared especificado de la tubería, redondeado a los 10 mm2 más cercano (0.10in2)
U es la resistencia a la tracción mínima especificada, expresada en megapascales (libras por pulgada cuadrada)

Pipa	Propiedades de tracción: cuerpo de tubería de SML y tuberías soldadas PSL 2						Costura de tubería soldada
	PRODUCCIÓN DE SERVICIÓN A		Resistencia a la tracción a		Ratio A, C	Alargamiento	Resistencia a la tracción D
	Rt0,5 psi min		Rm psi min		R10,5irm	(en 2 pulgadas)	RM (PSI)
						AF %
	Mínimo	Máximo	Mínimo	Máximo	Máximo	Mínimo	Mínimo
BR, BN, BQ, BM	35,500	65,300	60,200	95,000	0.93	f	60,200
X42,X42R,X2Q,X42M	42,100	71,800	60,200	95,000	0.93	f	60,200
X46N,X46Q,X46M	46,400	76,100	63,100	95,000	0.93	f	63,100
X52N,X52Q,X52M	52,200	76,900	66,700	110,200	0.93	f	66,700
X56N,X56Q,X56M	56,600	79,000	71,100	110,200	0.93	f	71,100
X60N,X60Q,S60M	60,200	81,900	75,400	110,200	0.93	f	75,400
X65Q,X65M	65,300	87,000	77,600	110,200	0.93	f	76,600
X70Q,X65M	70,300	92,100	82,700	110,200	0.93	f	82,700
X80Q,X80M	80,.500	102,300	90,600	119,700	0.93	f	90,600
a. Para un grado intermedio, consulte la especificación completa de API5L.
b. Para grados> x90 consulte la especificación API5L completa.
c. This limit applies for pies with D>12.750 en
d. Para los grados intermedios, la resistencia a la tracción mínima especificada para la costura de soldadura debe ser el mismo valor que se determinó para el cuerpo de la tubería usando el pie a.
mi. Para la tubería que requiere pruebas longitudinales, la intensidad máxima del rendimiento será menor o igual a 71,800 psi
F. El alargamiento mínimo especificado, FA, expresado en porcentaje y redondeado al porcentaje más cercano, se determinará utilizando la siguiente ecuación:
Donde C es 1 940 para el cálculo usando unidades SI y 625 000 para el cálculo usando unidades USC
AXC es el área seccional de la pieza de prueba de tracción aplicable -, expresado en milímetros cuadrados (pulgadas cuadradas), de la siguiente manera
- Para piezas de prueba de sección Circular Cross -, 130 mm2 (0.20 in2) para 12.7 mm (0.500 pulgadas) y 8.9 mm (.350 in) piezas de prueba de diámetro; y 65 mm2 (0.10 in2) para piezas de prueba de diámetro de 6.4 mm (0.250in).
- Para piezas de prueba de sección - completas, el menor de a) 485 mm2 (0.75 in2) y b) el área seccional de la cruz -} de la pieza de prueba, derivada usando el diámetro exterior especificado y el espesor de la pared especificado de la tubería, redondeado a los 10 mm2 más cercano (0.10in2)
- Para piezas de prueba de tira, el menor de a) 485 mm2 (0.75 in2) y b) la cruz - área seccional de la pieza de prueba, derivada usando el ancho especificado de la pieza de prueba y el grosor de pared especificado de la tubería, redondeado a los 10 mm2 más cercano (0.10in2)
U es la resistencia a la tracción mínima especificada, expresada en megapascales (libras por pulgada cuadrada
gramo. Los valores más bajos para R10,5irm pueden especificarse por acuerdo
h. Para grados> x90 consulte la especificación API5L completa.

ElTubería de línea soldada API 5Les un componente fundamental de la infraestructura moderna, diseñado específicamente para el transporte de petróleo, gas y otros fluidos. Sus aplicaciones son vastas y críticas para los sectores de energía e industriales globales.

1. Tuberías de transmisión de petróleo y gas (la aplicación principal)

Este es el propósito central para el cual se desarrolló API 5L. Estas tuberías forman el vasto continente - que abarcan redes que mueven hidrocarburos de los campos de producción a refinerías, centros de distribución y, en última instancia, a los consumidores.

Líneas de recolección:Estas son tuberías de diámetro - más pequeñas que recolectan petróleo crudo o gas natural de múltiples cabezas de pozo en un campo y lo transportan a una colección central o una instalación de procesamiento.

Transmisión/líneas troncales:Estos son la larga distancia -, grande - "autopistas" de la industria energética. Transportan petróleo procesado o gas natural durante cientos o miles de millas en países y continentes.

Líneas de distribución:La etapa final de la red, que consiste en tuberías de diámetro - más pequeñas que entregan gas natural a las comunidades locales, las empresas y los hogares individuales.

Por qué se usa API 5L:Sus calificaciones de resistencia estandarizadas (p. Ej., X42, X52, X65, X70, X80), composición química estricta y pruebas mecánicas rigurosas aseguran que pueda manejar las altas presiones, el contenido volátil y las tensiones ambientales encontradas durante décadas de operación.

2. Redes de distribución de gas natural

Un subconjunto de lo anterior, pero vale la pena destacar debido a su importancia para los servicios públicos. La tubería API 5L soldada se usa tanto para las líneas principales de presión -} y las líneas de distribución de presión de Medium- dentro de ciudades y pueblos, asegurando un suministro de gas seguro y confiable para calentar y cocinar.

3. Transmisión y suministro de agua

Si bien a menudo está sujeto a recubrimientos adicionales para la prevención de la corrosión, las tuberías API 5L de diámetro grandes - se usan ampliamente para:

Mains de agua cruda:Transporte de agua desde depósitos, ríos o plantas de tratamiento.

Líneas de agua potables:Sirviendo como las arterias principales para los sistemas de suministro de agua municipal debido a su fuerza y ​​confiabilidad para aplicaciones de presión - altas.

Suministro de agua industrial:Entrega grandes volúmenes de agua a centrales eléctricas, instalaciones de fabricación y proyectos de riego agrícola.

4. Transporte de dióxido de carbono (CO2)

Esta es una aplicación en crecimiento y crítica, particularmente para:

Recuperación de aceite mejorada (EOR):El CO2 se inyecta en los campos de petróleo envejecidos para aumentar la presión y forzar más aceite a la superficie.

Captura, utilización y almacenamiento de carbono (CCU):El CO2 capturado de los procesos industriales (por ejemplo, las plantas de energía, las fábricas de cemento) se comprime y transporta a través de la tubería para almacenarse permanentemente bajo tierra en formaciones geológicas.

Por qué se usa API 5L:Transporte de fase densa - CO2 presenta desafíos únicos (por ejemplo, corrosión en presencia de agua). Las tuberías API 5L se pueden fabricar a partir de calificaciones especialmente seleccionadas y con estrictos requisitos de dureza para garantizar una contención segura.

5. Obenas de lodo

Estas tuberías transportan una mezcla de partículas sólidas (como carbón, mineral de hierro o concentrado de cobre) suspendidos en un líquido (generalmente agua).

Industria minera:Para mover minerales minados desde sitios mineros remotos a procesamiento de plantas o puertos a largas distancias. Esto a menudo es más económico y ecológico que el transporte de camiones o ferroviarios.

Por qué se usa API 5L:La abrasión interna de partículas sólidas es extrema. Las tuberías API 5L especificadas para el servicio de suspensión a menudo están hechas de altos calificaciones de resistencia - y se pueden suministrar con abrasión especial - revestimientos resistentes o un mayor grosor de pared para extender la vida útil.

6. Aplicaciones industriales

Dentro de grandes complejos industriales, la tubería API 5L se usa para sistemas de tuberías de plantas intra - que requieren alta resistencia y confiabilidad, como:

Líneas de vapor:Transporte de vapor de presión alto - para generación de energía y calefacción de procesos.

Líneas de proceso:Moviendo varios fluidos de proceso, productos químicos y materias primas entre diferentes unidades dentro de una refinería, planta química o instalación petroquímica.

Mientras que la tubería soldada API 5L es el caballo de batalla para la distancia de diámetro, grande {}}}, gran transmisión de diámetro -,API 5L Tubo de línea sin costuraes el especialista, elegido para aplicaciones donde sus propiedades únicas son críticas para la seguridad, el rendimiento y la confiabilidad.

La diferencia clave radica en el proceso de fabricación: la tubería sin costura se forma a partir de un sólido palanquilla de acero que se perfora y se estira en una tubería hueca, lo que significa que no tiene costura de soldadura longitudinal. Esta diferencia fundamental dicta sus aplicaciones.

Estas son las aplicaciones principales del tubo de línea sin costura API 5L:

1. High - presión, alto - Servicio de peligro

Esta es el área de aplicación más significativa para tuberías sin costuras. La ausencia de una costura de soldadura elimina el punto de falla potencial más común (por ejemplo, defectos de soldadura, inconsistencias en la zona afectada de calor -).

Servicio agrio (entornos H₂S):En los campos de petróleo y gas que contienen sulfuro de hidrógeno, el riesgo de agrietamiento por estrés por sulfuro (SSC) es alto. La tubería sin costura, con su microestructura más homogénea y controlada, ofrece una resistencia superior a esta forma catastrófica de grietas en comparación con la tubería soldada, donde la zona de soldadura y calor - afectada puede ser vulnerable.

Plataformas en alta mar y tuberías submarinas:Estos entornos son increíblemente exigentes, con altas presiones externas, agua de mar corrosiva e inspección y reparación difícil. La tubería sin costura a menudo se especifica para líneas de flujo críticas, elevadores (que conectan el fondo marino a la plataforma) y líneas de jersey debido a su integridad garantizada y calificación de alta presión.

Inyección de gas y líneas de inundación de Co₂:Utilizado en una recuperación de aceite mejorada (EOR), estas líneas funcionan a presiones extremadamente altas. La uniformidad del grosor y la fuerza de la pared alrededor de toda la circunferencia de la tubería sin costuras lo convierte en la opción predeterminada para tales servicios de presión críticos y altos -.

2. Pequeñas -} líneas de flujo de diámetro y líneas de recolección

Mientras que los tubos de transmisión de diámetro - están soldados, las tuberías de diámetro más pequeñas - que conectan las cabezas de pozo individuales a las instalaciones de procesamiento a menudo son perfectas.

Razón:Para diámetros más pequeños (por ejemplo, 2 "a 12"), la diferencia de costo entre tubería sin costura y soldada disminuye. Dadas las presiones y fluidos variables a menudo duros y variables que provienen directamente de la cabeza de pozo (que puede ser agria, erosiva o alta presión -), los operadores optan por la seguridad y confiabilidad adicional de la tubería sin costura.

3. Tuberías de proceso críticas dentro de las instalaciones

Dentro de las refinerías, las plantas petroquímicas, las plantas de procesamiento de gas y las estaciones de compresor, encontrará un uso extenso de la tubería API 5L sin costura.

Aplicaciones:Se utiliza para líneas de transferencia de presión -, líneas de materia prima, líneas de descarga del compresor y líneas de gas de combustible. El diseño compacto de una planta implica muchas curvas, giros y conexiones, que requieren tuberías con resistencia constante en todas las direcciones. La fiabilidad de la tubería sin costura es primordial en estas plantas congestionadas donde una falla sería catastrófica.

4. Aplicaciones con flexión o enrollamiento severo

La tubería sin costura tiene propiedades mecánicas uniformes alrededor de toda su circunferencia.

Perforación direccional (HDD):Para las instalaciones de perforación direccional horizontal, la tubería debe soportar tensiones de flexión significativas durante el retroceso. Es menos probable que una tubería perfecta desarrolle problemas durante este proceso.

Tubo enrollado:Si bien no es API 5L, el principio es el mismo. El tubo sin costuras es esencial para aplicaciones donde la tubería se coloca en un carrete gigante y se desacelera para las operaciones de fondo de fondo porque carece de una costura de soldadura que podría romperse bajo estrés de flexión repetido.

5. Servicios erosivos y abrasivos

Aunque la tubería soldada puede manejar la abrasión (a menudo con revestimientos), la superficie interna perfectamente lisa y consistente de la tubería sin costuras proporciona una mejor resistencia a la erosión de la arena, el apuntalante u otras partículas finas en la corriente de flujo sin el riesgo de erosión a partir de una minuciosa imperfección de soldadura.

Ventajas clave de la tubería sin costuras que impulsan estas aplicaciones:

Sin costura de soldadura:Elimina el riesgo de defectos de soldadura y proporciona fuerza homogénea alrededor de toda la circunferencia.

Fuerza superior bajo presión:Generalmente capaz de manejar presiones más altas y condiciones de carga más extremas.

Grosor de pared uniforme:Proporciona un rendimiento más predecible bajo alto estrés y es menos propenso al fracaso por la erosión.

Mejor ovalidad y consistencia dimensional:A menudo tiene una redondez más perfecta, que es beneficiosa para hacer conexiones críticas en los sistemas de presión.

Tabla de resumen: soldado vs. API sin costura 5L

En conclusión, la tubería de línea sin costura API 5L es la opción premium para el riesgo más exigente, alto - y aplicaciones de presión - en la industria energética y más allá, donde la falla no es una opción.Su uso está dictado por casos de seguridad y especificaciones de ingeniería que priorizan la confiabilidad del material inherente sobre el costo.
